Farbe:   braun
Fassungsvermögen:   300 l/Tag
Maße:   56x58x96 cm (B,H,T)
Struktur:  Keine Wärmeisolation
Material:  Beständiges Polyethylen
Metallteile:  Edelstahl
Rohrverbinder:  für Abwasserrohre mit Ø 75 mm
Gewicht:  24 kg ohne Filtermaterial
Filtermaterial:  Biolan Filtermaterial
Installation:  oberirdisch oder teilweise eingegraben
Wartung:  Filterboxen, die durch den Wartungsdeckel entnommen werden - ca. alle 100 Tage.


• Abmessungen des Moduls (Breite x Höhe x Tiefe): 560 x 580 x 960 mm
• zwei parallel installierte Module (Breite): ca. 1.300 mm
• zwei parallel installierte Module (Tiefe): min. ca. 2.030 mm
• Rohrverbinder: für Kanalrohre Ø 75 mm
• Höhenunterschied Ein- und Auslaufstutzen: 450 mm (Fallhöhe)
• Kapazität: 300 Liter/Tag/Modul
• Gewicht ohne Filtermaterial: 24 kg
• der Weg, den das Wasser im Filtermaterial zurücklegt: 325 cm/Modul

Anleitung

Installieren des Grauwasserfilters

Stellen Sie den Filter auf einen festen, ebenen und frostsicheren Untergrund, wie z. B. ein Kies- oder Schotterbett oder eine gegossene Betonplatte. Der Filter muss sowohl in Längs- als auch in Querrichtung waagerecht stehen, damit das Abwasser ungehindert über die gesamte Reinigungsfläche des Filtermaterials fließen kann.

Aufstellung im Freien

Der Biolan Garuwasserfilter muss oberirdisch installiert oder teilweise im Erdreich vergraben werden. Platzieren Sie den Filter an einem Ort, an dem sich selbst bei Überschwemmungen kein Wasser ansammeln kann. Der Luftreiniger kann ohne Abdeckung im Freien aufgestellt werden. Das Gerät ist nicht gedämmt. Für den Winterbetrieb muss das Gerät an einem Ort aufgestellt werden, an dem die Temperatur über Null bleibt.


Aufstellung innerhalb eines Wohnhauses

Soll der Filter im Innenbereich oder in unmittelbarer Nähe eines Wohngebäudes (z. B. unter der Terrasse) installiert werden, muss bei der Planung berücksichtigt werden, dass dieser Raum mit einem eigenen Zugang für die Wartung versehen werden muss. Dieser Raum muss auch über einen Bodenschacht oder Erdboden mit ausreichender Fläche verfügen, um eventuellen Störungen zufriedenstellend begegnen zu können.


Luftzirkulation

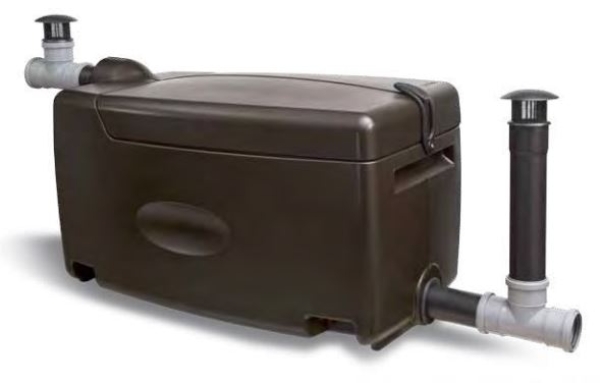

Die Wirkungsweise des Filters basiert auf der Aktivität der Mikroorganismen. Die Mikroorganismen brauchen Sauerstoff zum Überleben. Das bedeutet, dass für den Luftaustausch im Filter gesorgt werden muss. Um einen ausreichenden Austausch zu gewährleisten, sind im Lieferumfang des Moduls 2 T-Abzweige zum Aufbau des Luftwechselsystems enthalten. Voraussetzung für eine effiziente natürliche Belüftung ist der Höhenunterschied zwischen Lufteintritt und -Austritt (von unten nach oben) und ein möglicher Temperaturunterschied (von kälter zu wärmer).

Die Ersatzluft für den Reiniger wird vom Ende des Abflussrohrs oder über das Luftrohr geleitet, das vom Abflussrohr über die Bodenoberfläche ansteigt. Die Abluft des im Freien befindlichen Reinigers ist als Abluft auf das Dach oder über eine Luftleitung im Zulaufkanal zum Hof ​​zu leiten. Die Abluft eines Luftreinigers, der sich in Innenräumen oder in unmittelbarer Nähe eines Wohngebäudes befindet, muss als Abluft auf das Dach des Gebäudes geführt werden.


Abwasser zum Filter leiten

Das Abwasser wird entweder über eine sogenannte Freispiegelentwässerung oder einen Pumpbrunnen direkt zum Filter geleitet. Bei der Installation von Freispiegelkanälen ist ein ausreichendes Gefälle (mindestens 1-1,5 %) vorzusehen, damit das Abwasser ungehindert vom Kanalauslass des Hauses bis zur Einleitungsstelle fließen kann. Keine Klärgrube erforderlich.

Der Filterkastenl ist mit Einlass- und Auslassanschlüssen für ein 75-mm-Abwasserrohr ausgestattet. Der Einlassanschluss befindet sich am oberen Rand und der Auslassanschluss am unteren Rand des Moduls. Es ist möglich, zwei Module in Reihe oder parallel zu schalten.


Reihenverbindung

An das erste Modul wird die aus dem Gebäude kommende Abwasserleitung angeschlossen. Das Auslassrohr des Moduls wird mit dem Einlassanschluss des anderen Moduls verbunden. Ab dem zweiten Modul wird das Wasser in gewohnter Weise zur Entnahmestelle geleitet.


Parallel-Verbindung

Das Abwasser wird durch eine Abzweigmuffe (T-Stück) in zwei Ströme geteilt. Um eine gleichmäßige Verteilung zu gewährleisten, wird empfohlen, das Zulaufrohr 80 cm lang vor der Abzweigmuffe mit einem geraden Teil zu versehen, um die Turbulenzen des einströmenden Wassers zu reduzieren.


Verbinden von vier Modulen

Das Abwasser wird in zwei parallel geschaltete Module aufgeteilt, nach denen zwei weitere Einheiten in Reihe installiert wurden.


Nutzung bestehender Klärgruben

Wenn Sie vorhandene Klärgruben nutzen möchten, müssen diese in gutem Zustand und hermetisch verschlossen sein.


Abwasser zum Filter pumpen

Der Betrieb der Pumpe muss mit einer Zeitschaltuhr so ​​sequenziert werden, dass die Pumpe während einer Sequenz maximal 20 Liter Abwasser zum Filter bringt. Besteht das Abwassersystem nur aus einem Modul, beträgt die empfohlene Pumpleistung 10 Liter. Optional sind der Biolan Timer, die Tauchpumpe und der Pumpbrunnen erhältlich.


Einleitstelle für Abwasser

Leiten Sie das gereinigte Abwasser zu einer geeigneten Einleitungsstelle, beispielsweise einem Steinsack, einer Sickergrube oder einem offenen Graben. Beachten Sie bei der Planung, dass die Ableitung des Abwassers auch bei hohem Oberflächen- oder Grundwasserspiegel ungehindert erfolgen kann. Wenn Sie das Wasser in einen offenen Graben leiten, versehen Sie das Rohrende mit einer Klappe oder einem Netz, um den Zugang von Nagetieren oder anderen Kleintieren zu verhindern.


Einsetzen des Filtermaterials

Das Filtermaterial ist im Gerät in einem Beutel verpackt und wird aus dem Beutel in die Kartons verteilt. Reißen Sie das Material los und verteilen Sie es gleichmäßig über die Schachtel, indem Sie leicht darauf klopfen. Je nach verwendeter Verpackungsmethode kann sich überschüssiges Filtermaterial im Beutel befinden. Die Menge an Filtermaterial im Karton ist ausreichend, wenn dessen Oberfläche ca. 2 cm unter dem Rand des Kartons liegt. Abschließend ziehen Sie das Filtermaterial ca. 5 cm nach hinten aus den V-Öffnungen in der Austragsseite des Kastens heraus

• Ablauföffnungen des untersten Kastens (V-Öffnungen) auf der Seite des Ablaufkanals

• Ablauföffnungen des zweituntersten Kastens auf der Seite des Zulaufkanals usw.

In diesem Fall zirkuliert Wasser durch alle Kästen, bevor es abgelassen wird.

Verwendung des Grauwasserfilters

Der Reiniger verträgt auch eine geringe Menge antibakterieller und chlorhaltiger Mittel, die üblicherweise zur Reinigung verwendet werden. Beachten Sie die Dosierhinweise des Waschmittelherstellers.

Abwasser aus einem WC oder einer Trockentoilette, Regen- oder Regenwasser sowie das Abwasser von Fundamenten dürfen nicht in den Filter geleitet werden. Giftige Chemikalien oder Substanzen, die solche Chemikalien enthalten, die die das Abwasser reinigenden Mikroorganismen abtöten können, wie z. B. Abflussöffner, Farben, Öle oder Lösungsmittel, dürfen nicht in den Reiniger eingeleitet werden. Schadstoffe sind an der chemischen Kennzeichnung auf der Verpackung erkennbar.


Lagerung des Filters über den Winter

Die Filtermaterialboxen bleiben im Filter. Das Einfrieren des Filtermaterials schadet dem Gerät nicht. Wenn das Filtermaterial bei Inbetriebnahme im Frühjahr noch gefroren ist, tauen Sie es auf, indem Sie warmes, klares Wasser durch den Filter gießen.


Wartung der Grauwasserfilters

Das Gerät muss gemäß den Anweisungen verwendet und gewartet werden, und sein Betrieb muss regelmäßig überwacht werden. Bei der Wartung des Abwassersystems muss auch die Wartung des Pumpbrunnens und der Absetzbecken, falls vorhanden, berücksichtigt werden.


Prüfung

Überprüfen Sie die Funktion des Filters mindestens zweimal pro Betriebssaison. Ein gut funktionierender Reiniger ist nahezu geruchlos, das Filtermaterial ist feucht und das austretende Wasser ist klar und geruchlos und enthält keine nennenswerten Feststoffanteile.


Prüf-Punkte:

• Das Abwasser fließt reibungslos aus allen Öffnungen in der Box

• das Filtermaterial wird bis zu einem Abstand von etwa 5 cm von den Öffnungen im Austragsende des Kastens gezogen

• die sichtbaren Anschlüsse der Kanalisation sind in Ordnung

• das gereinigte Abwasser fließt ungehindert aus dem Filter

Filtermaterial wechseln

Normalerweise muss das Filtermaterial im Luftreiniger alle 100 Betriebstage ausgetauscht werden. Es ist nur Filtermaterial erlaubt, das speziell für Biolan-Filter bestimmt ist. Biolan Oy garantiert nicht die Reinigungskapazität des Geräts, wenn ein anderes Filtermaterial verwendet wird.

1. Wechseln Sie das Filtermaterial in allen Boxen gleichzeitig.

2. Öffnen Sie die Abdeckung des Reinigers und heben Sie die Filtermaterialboxen mit dem Tragegriff aus dem Gerät.

3. Entleeren Sie das Filtermaterial in den Kompost oder verwenden Sie es als Deckerde für Zierpflanzen.

4. Befüllen Sie die Kartons mit neuem Filtermaterial. Reißen Sie das Filtermaterial los und verteilen Sie es durch leichtes Klopfen gleichmäßig über die Box. Je nach verwendeter Verpackungsmethode kann sich überschüssiges Filtermaterial im Beutel befinden. Die Menge an Filtermaterial im Karton ist ausreichend, wenn dessen Oberfläche ca. 2 cm unter dem Rand des Kartons liegt. Abschließend das Filtermaterial aus den V-Öffnungen ca. 5 cm nach hinten ziehen.

5. Überprüfen Sie die Einlass- und Auslassanschlüsse auf Schmutzwasser und reinigen Sie sie.

6. Setzen Sie die mit Filtermaterial gefüllten Kartons wieder in die Filtereinheit ein. Die Filtermaterialboxen sind identisch, aber achten Sie auf die Richtung – in der untersten Box fließt Wasser zum Auslassanschluss, in der nächsten Box fließt es zum Einlassanschluss usw.

7. Stellen Sie sicher, dass das Gerät sowohl in Längs- als auch in Querrichtung in einer horizontalen Position steht, damit das Abwasser reibungslos von einer Box zur anderen fließt.

8. Schließen Sie den Deckel des Filters vorsichtig.

9. Notieren Sie die durchgeführten Servicemaßnahmen.
