Dach- oder Sparrenanker zur Gestellbefestigung ©

Dachanker


Die schönsten Trageschienen und Modulklemmen taugen nichts, wenn sie nicht richtig fest sind!

Wind und auch mal Schnee können an dem auf dem Dach befestigten Solargenerator ganz schön zerren. Um diese Kraft sicher zu übernehmen gibt es verschiedene Befestigungsmöglichkeiten:

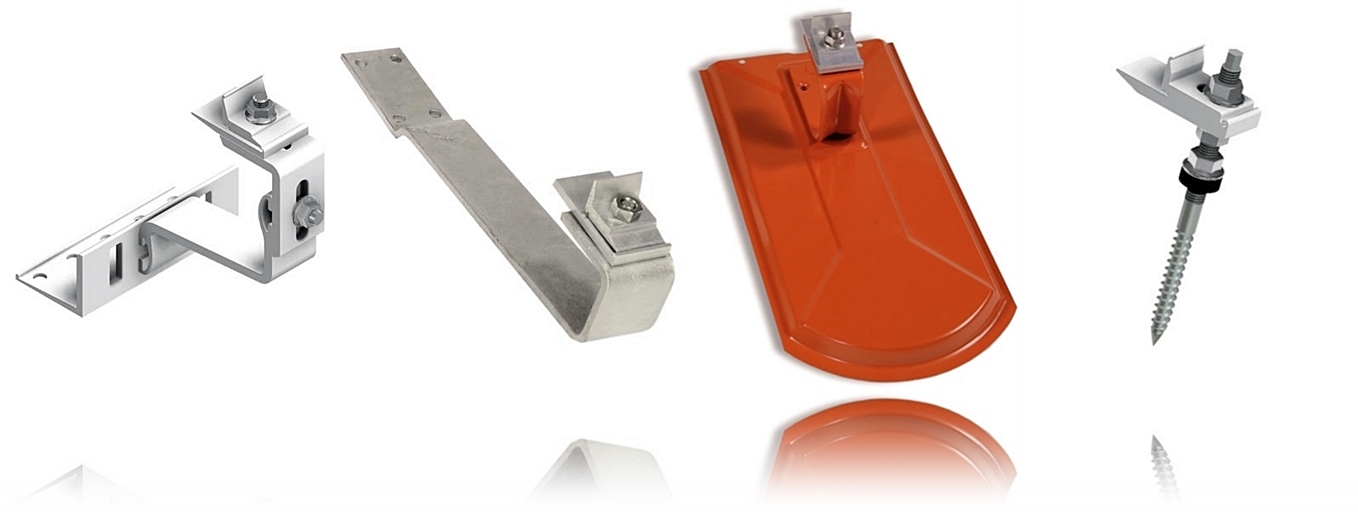

Je nach Dacheindeckung, bzw. vorhandenen Ziegeln (Frankfurter Pfanne, Bieberschwanz, Schiefer, Berliner Welle, Mönch/Nonne, Metall, u.s.w.) setzen wir passende Sparrenanker oder Stockschrauben und für Aufdachdämmungen verlängerte Torx-Schrauben ein, um ein Optimum an einfacher Montage, Stabilität und Haltbarkeit zu erreichen.
Das Material besteht vorrangig aus besonders profiliertem Alu oder Edelstahl. Da die Mehrkosten nur gering sind, kommen feuerverzinkte Anker kaum noch zum Einsatz. Je nach Modulgröße, Sparrenabstand, bzw. örtlichen Bedingungen kommen ca. 1 bis 4 Anker je Modul zum Einsatz. Standard sind 2 je Modul + Zeilenanfang. Entscheidend ist, dass die Schrauben tief und fest in stabilen Untergründen (Sparren, Pfetten, Beton, Metall,...) sitzen.

Leider steigen seit Putins Krieg die Metall-Teuerungs-Zuschläge kräftig weiter und verursachen dadurch, bei diesen recht schweren Teilen, deutliche Preisansteige, die hier im Text nicht angepasst werden - weil (hoffentlich) nur zeitweilig. Es war schon mal fast so teuer und wurde dann immer günstiger.


Hat ein Dach unterschiedlich verlaufende Sparren (ergibt Berg- und Talbahn) setzen wir zum Ausgleich verstellbare Anker ein, die tief in die senkrecht verlaufenden Sparren oder waagrechten Pfetten eindringen. Billige, schmale Dachhaken, die nur eingehängt werden oder keine unterschiedlichen Montagemöglichkeiten bieten, gibt es bei uns nicht. Dünne "Häkchen" und Klebstoffe haben auf dem Dach nichts verloren, denn die Anlage soll ja einige Jahrzehnte Wind und Wetter (Schnee) trotzen!

Für die meisten Ziegeldächer mit verschiebbaren Pfannen/Falzziegeln wird der S-förmige Sparrenanker "Frankfurter Pfanne" verwendet (s.o.) . Es gibt ihn heute schwer verzinkt, in Edelstahl oder Alu und als steife oder höhen/seitenverstellbare Variante, um Unebenheiten besser auszugleichen. Hat man eine überlange Ziegellage, bzw. von der Norm abweichende Abstände bei den Dachlatten bedarf es besonderer Modelle mit längerem Anker. Je nach genauer Ziegel-Art, Lattung und Anker muss auch mal mit Flex oder Hammer etwas "angepasst" werden, damit die Ziegel wieder schön schließen. Hier gut zu sehen:





Für echte Schieferplatten- oder alte Bieberschwanzziegel haben wir entsprechende langgezogene Sparrenanker (s.o.).
Abhängig vom Typ und Material (Alu, Edelstahl, Eisen verzinkt) und Menge liegen die Kosten bei ca. 4,00 - 10,00 € /Stück.


Bei Dachpappe oder Wellendächern (Berliner Welle z.B. Eternit), arbeitet man mit langen Stockschrauben, die im Wellenberg weit in den Sparren oder die Pfette eingeschraubt werden. Hierbei sollte man die Anzahl u.U. etwas höher ansetzen, als bei schweren Ankern, die mit 2 - 3 Spax-Schrauben befestigt werden. Alternativ gibt es auch Aufsetzanker, die über den Wellenberg gestülpt und verschraubt werden.
Auch für Dachschindeln aus Pappe und z.T. bei Schiefer und manchen Blech/Trapezdächern wird mit den Stockschrauben befestigt, wenn eine starke Lattung darunter liegt. Je nach Größe (120 - 300 mm Länge) und Menge liegt der Stückpreis zwischen 5,00 und 11,00 Euro. Wichtig ist hier die Gesamtstärke des Dachaufbaus (Eindeckung + Sparren) festzustellen, damit die Stockschraube auch passt. Zu kurz oder lang ist wenig hilfreich.
In Südeuropa setzen wir sie meist auch für die einzementierten Ziegel (Mönch/Nonne) ein. Die daran befindliche Dichtung deckt die Bohrung sicher ab. Ganz Vorsichtige spritzen vorher noch Sikaflex in die Bohrung - dann ist das dichter, als der Rest des Daches...

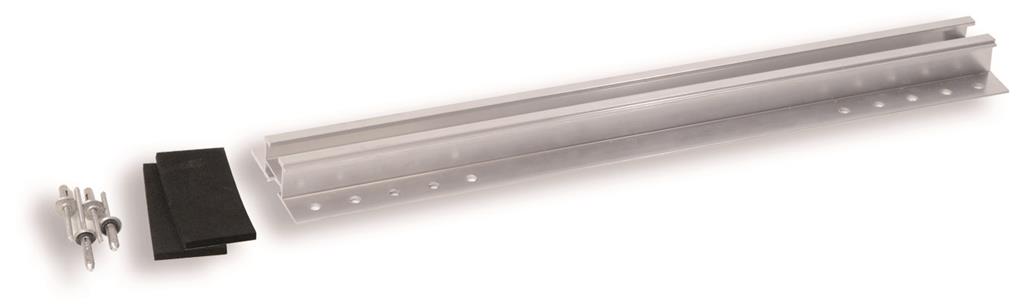

Für Trapezdächer gibt es aber auch Kurz-Schienen zum Vernieten, Klemmwinkel zum direkten Verschrauben (wenn stabiler Untergrund) und bei Metalldächern setzt man Klemmen für Stehfalz oder Kalzip ein. Je nach Art und Menge liegt der Stückpreis zwischen 5,00 und 32,00 Euro!

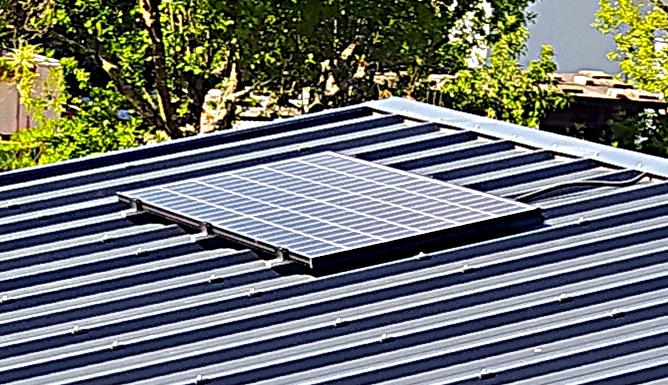

Das das rechts zu sehende Dach sehr schwach geneigt ist, hätten wir hier aber zusätzlich eine Tric F quer Aufständerung gewählt - für mehr Ertrag durch direktere Sonneneinstrahlung und weniger Verluste durch mehr Sauberkeit und bessere Hinterlüftung.







Immer mehr kleine Solar-Generatoren werden auch auf Gartenhütten montiert. Hier hat man nur selten nutzbare Sparren oder Pfetten und auch meist nur 20 - 40  mm starken Dachaufbau. Dafür eignen sich ebenfalls die Kurzschienen für Trapezdächer TR fix, die dann nicht genietet, sondern mit eigenen Schrauben fixiert werden.

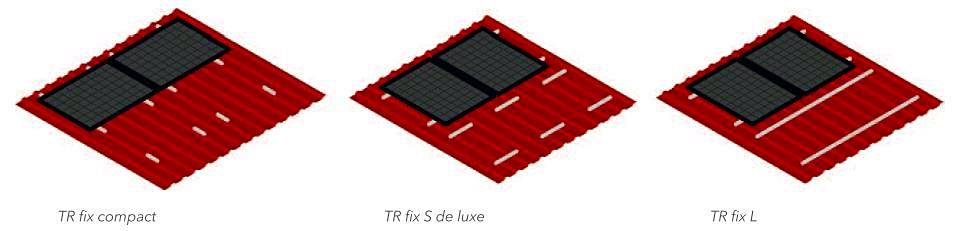

Mittlerweile gibt es 3 Varianten:




Die Tric fix compact (Schiene) gibt es paarweise in 125 mm Stücken (12,00 Euro/Paar).
Die beiliegenden Blechschrauben (5,5), sind für das Holzdach aber ungeeignet. Wie immer, muss man bauseits zum Dach passend beilegen! Diese Variante eignet sich bei waagrechter Modul-Anordnung und wenn man mit nur 2 Schrauben schon ausreichend stabil befestigen kann. Traut man dem nicht, setzt man die Module besser einzeln, also 4 Halter, je Modul.




Die Dachanker Tric fix S de luxe sind 395 mm lang  (14,50 Euro/Paar) und haben viele Löcher für kürzere, bauseitige Schrauben (5,5)  - wenn das Dach nicht sehr dick ist.
Sie werden vor allem für normal senkrecht montierte Module gewählt.



Die Schiene Tric fix L wird nur für lange Modulreihen (also eher Blechdach, als Gartenhütte) genutzt oder zum Selbstsägen.. (46,00 Euro/Schiene). Lieferlänge 5,25 m..

Dazu kommen dann immer noch die Modul-Klemmen aus den Montagesets. Die sonst üblichen Querschienen werden aber nicht benötigt.


​Will man Solarmodule an der Fassade montieren, nimmt man normalerweise unser Fassadengestell Tric F 60 quer. U.U. geht auch die Senkrechtvariante für die Bodenmontage Tric F 15 - 30, die dann umgekehrt an die Wand geschraubt werden kann.
Alternativ, wenn 90° senkrecht, arbeitet man meist mit einzelnen Schienensets, wie beim Schrägdach Tric A.
Da es immer unterschiedliche Wandaufbauten gibt, geschieht die Befestigung bauseits (Schienen duchbohren).
Wenn passend, kann man auch unten aus unseren Stockschrauben (andere Längen möglich) oder den Klemmhaltern auswählen.



Sollen aufgeständerte Module mit Tric F - Gestellen auf Boden oder Flachdach nicht selbst beschwert, sondern mit dem Untergrund verschraubt werden, kann man dies selbst durchbohren und verdübeln oder alternativ bei glatten Untergründen unsere Klemmhalter nehmen. Je nach Befestigung und Bedingungen werden 4 - 10 Klemmen je Stütze benötigt. Es gibt die Klemmen für eigene Schrauben (5,5, 8 oder 10,5 mm) oder als Betonstein-Set mit Spezial-Schrauben oder auch Schrauben/Dübel.

TRIC F Betonstein-Montageset Quick
•     Zur Befestigung des Montagesystems TRIC F auf Betonplatten
•     Für 1 Montagedreieck TRIC F 15/30/45 bzw. 1 Modul TRIC F Quer
•     8 Alu-Klemmwinkel, 8 Edelstahlschrauben (Direktverschraubung ohne Dübel) 22,00 / Set



Bis diese Artikel im Shop gelistet sind, bitten wir um Ihre Anfrage per Email oder listen Sie das Benötigte bei einer Gestell-Bestellung, an der Kasse, unter "Hinweise".
