Solarmodule müssen richtig befestigt werden!

Die allermeisten Solarmodule haben, unabhängig von Ihrer Größe, auf der Rückseite im Alurahmen, Bohrlöcher mit denen die Module auf entsprechenden Untergründen fest verschraubt werden können. Bis Ende der Neunziger war dies die gängigste, aber auch umständliche Praxis, denn außer bei Frei-Aufstellungen, kommt man schlecht an die Rückseite der Solarmodule ran.

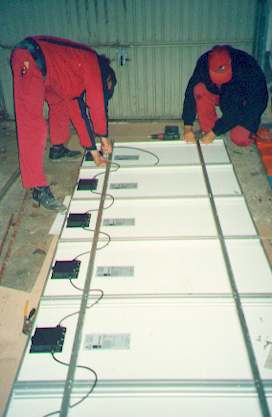

Wir montierten dann auf der Rückseite durchgängige Querschienen, die es ermöglichten, ganze Modulgruppen, fertig verkabelt, aufs Dach zu heben und dort in vorbereite Halterungen einzuschieben. Das war zeitaufwendig, mühselig und manchmal nur schwer zu handhaben.













Die Verschraubung am Modulrand hat aber noch weitere Nachteile:
bei ständiger statischer Belastung (durch Schnee, Wind oder bei mobilen Anwendungen) kann sich mancher, gekanteter Rahmen aufbiegen oder die Verklebung zum Modulglas löst sich nach Jahren.

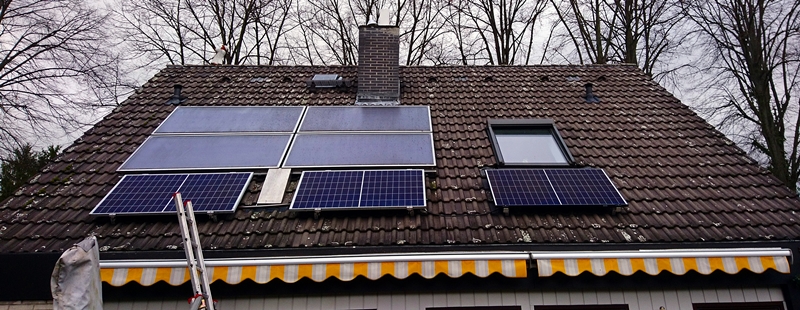

Daher werden Solarmodule heute in aller Regel von oben, bzw. vorne verklemmt,

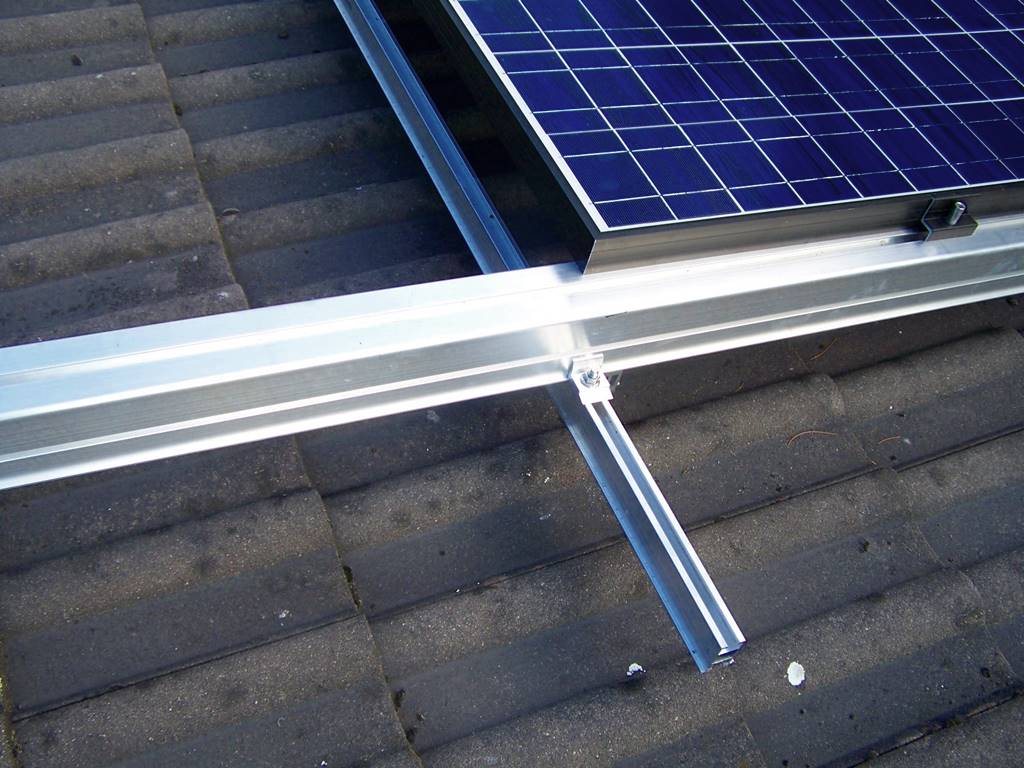

auf 2 parallel verlaufenden Schienen, die die beiden langen Rahmen-Seiten, um 90° verdreht, im optimalen Abstandsverhältnis unterstützen.


Diese Schienen werden dann entweder beim Schrägdach mit Sparren/Dach-Ankern oder bei der Flachdach/Boden-Aufstellung mit entsprechenden Stützen verschraubt. Mit dieser Technik kann man relativ schnell, preiswert, stabil und einfach einzelne Solarmodule oder ganze Anlagen installieren.


Seit 1997 bieten wir für jeden Anwendungszweck das passende, hochwertige Montage-Zubehör.

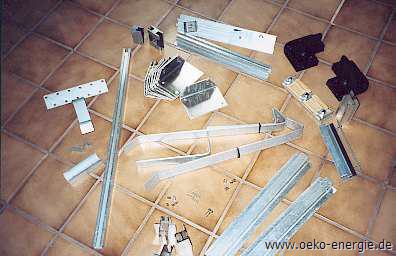

Auf dem rechten Bild sind nur ein paar Varianten, die in unserer Ausstellung ausliegen. Einfach verzinkte Profile, Anker, Schrauben oder Scheiben haben auf dem Dach nichts verloren. Wer hier billig will, kommt später teurer - dies wissen wir leider aus eigenen, viele Jahre zurückliegenden, Erfahrungen...


Grundsätzlich unterscheiden wir dabei zwischen Klein-Halterungen für einzelne oder wenige Modul(e), die meist auf mobilen Anwendungen  oder sehr kleinen Anlagen Halt finden sollen und "normalen" Montage-Gestellen für Schrägdach, Flachdach, Boden oder Fassade. Hier setzen wir verschiedene Marken-Systeme ein, die schon viele Jahre am Markt ihre Stabilität und einfache Montage bewiesen haben, wie z.B. Soltech (2017 eingestellt), Schletter, IBC oder vor allem Wagner Tric. Die Entscheidung hängt vom Kundenwunsch ab oder der jeweiligen Anwendung.

Gerade seit die Branche Gewicht und Kosten sparen will und dünnere Gläser oder Rahmen einsetzt, ist es besonders wichtig, eine passende, stabile Unterlage einzusetzen!


Zu den längst vergangenen Solar-Hochzeiten bot fast jeder Solarhändler auch ein eigenes Montage-Gestell an.

Oft erfolgte dies um an der Anlage mehr zu verdienen oder um in dem ausgebrochenen Preiskampf mithalten zu können. Da der Kunde, weder vom Papier noch vom optischen Eindruck her, das Material beurteilen konnte, wurden gerne Begriffe wie "Qualitätsstahl, Hightech, hochwertig", u.s.w. verwendet. Manchmal handelte es sich dabei jedoch um eine Mogelpackung. Mittlerweile hat sich der Markt bereinigt. Viele Solar-Verkäufer und auch manche Gestell-Hersteller sind nicht mehr - genau wie einige billige Anlagen, die inzwischen weggeflogen oder verrostet sind...

Einige Anbieter liefern selbst heute noch nur einfache, feuerverzinkte Halfenschienen, wie sie z.T. auch vor 20 Jahren noch bei thermischen Solaranlagen zu finden waren, aus.

Andere nehmen zwar Alu und Edelstahl, sparen jedoch in Stärke, Profilierung, Verarbeitung oder kaufen den ganzen Kram gleich in Osteuropa, bzw. China. Edelstahl ist dabei auch nicht gleich Edelstahl. Mit "Öko" hat das dann nichts mehr zu tun. Am besten wäre 1.4301 (unmagnetische Schweißqualität). In Meeresnähe ist evtl. 1.4571 zu bevorzugen. Wir halten dieses "billige" Vorgehen weder für ökologisch, noch ökonomisch, denn Anlagen für ein paar tausend Euro sollen auch ein Leben lang auf dem Dach sicher und schön erhalten bleiben und nicht beim nächsten Sturm davon fliegen oder in ein paar Jahren Rostspuren hinterlassen. Weiterhin gibt es Gestelle, deren Halte-Klemmen Schatten auf die Modulränder werfen oder verstärkt für Schmutzablagerungen sorgen. Somit werden die Jahreserträge z.T. stark reduziert!


Modul-Schaden wegen Eigenbau-Gestell!

Klingt komisch, ist aber selbst schon einigen Kunden von uns passiert. Beim Modulkauf gaben sie an, bereits ein Gestell zu besitzen. Später stellte sich heraus, dass sie sich Einlegerahmen geschweißt hatten. In solch einer Konstruktion hat aber kein Modul etwas verloren! Bei den, über Tag und Jahr, wechselnden, Temperaturbedingungen dehnen sich die Materialien unterschiedlich aus, es kommt zu Spannungen und dann zum Glasbruch = Modul-Schrott! Eigenbau lohnt sich nur, wenn man einen Leichtmetall/Aluprofil-Betrieb sein Eigen nennt und an die gleichen C-Profile herankommt und Modul-Klemmen zukauft. Alles Andere lohnt sich auch preislich nicht!

Statik

Wiebke, Lothar, Kyrill, Emma oder Xynthia - man merkt sich heutzutage die Namen der Stürme.
Sie hinterlassen nicht nur Tote, Verletze, beschädigte Häuser, zerstörte Natur und Verkehrs- und Versorgungschaos, sondern auch zerstörte Solaranlagen. Während es mit den deutschen Windkraftanlagen auf dem Land und der See keine Probleme gab, erlitt die Solartechnik alleine bei Kyrill ca. 1,5 Mio Euro Sachschaden. Die meisten Schäden erfolgten bei Flachdachanlagen, aber auch Schrägdachsysteme und vor allem Nachführanlagen stürzten z.T. ab oder um. Die Gründe waren in allen Fällen zu geringe Befestigungen oder Beschwerungen und dass Segelstellungen der Tracker nicht ausreichend waren, wenn Böen auftraten oder erste Winde schon Verstellungen am Gestänge vornehmen konnten. Bei den Schrägdachsystemen wurde meist an den Befestigungspunkten gespart, Installationsfehler vorgenommen und zu schwache Schienen verwendet. Und manchmal fliegt ein Solarmodul vom Dache des fahrenden Wohnmobiles...


Jeder denkt dann erst mal "kein Problem - ich bin ja versichert".

Doch bei solchen Summen prüfen die Versicherer berechtigterweise ganz genau. Und wenn sie feststellen, dass die Montage (egal ob Selbstbau oder Fachfirma) nicht dem Stand der Technik - DIN 1055-4/5 - entspricht, bzw. Mängel aufweißt, zahlt der Versicherer nicht. Der Monteur haftet nur, wenn eindeutige Installationsmängel vorliegen. Bei ca. 40% der Kyrill-Fälle war dem so! Daher ist es um so wichtiger, nicht nur den Preis und die Qualität der stromerzeugenden Komponenten, sondern eben auch des Gestells zu betrachten. Geiz ist geil - führt hier zu im Nachhinein teuren Anlagen. Das TÜV-Prüfzeichen, o.a. sind schon eine Hilfe - aber alleiniger Verlass bedeutet dies nicht!



Stabilität


In 22 Jahren haben wir bisher kaum erlebt, dass eine unserer über 1000 Anlagen von einem Sturmschaden betroffen wurde, obwohl sich viele davon in den Orkan-Gebieten befinden - egal ob im gesamten Bundesgebiet, den Nachbarländern oder sogar in anderen Erdteilen! Der Mehrpreis unserer Gestelle ist absolut unbedeutend, der Mehrzweck aber erheblich!

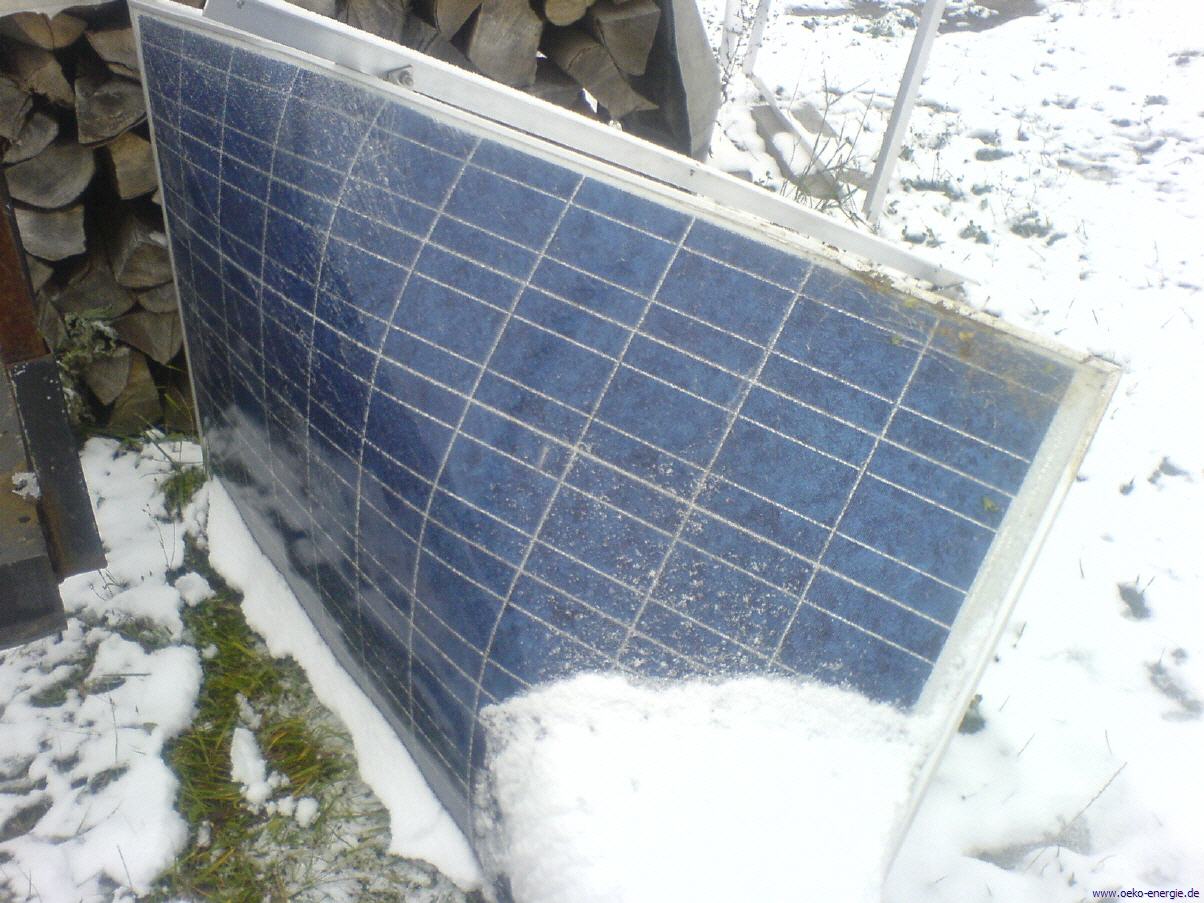

Im November 2008 hatte es dann doch einmal eine neue, vom Kunden zu schwach beschwerte, Flachdach-Anlage voll erwischt. 2 Ständer mit insgesamt 4 Modulen kippten vom Dach - ein Modul wurde verbogen und die Glasschicht zersplitterte. Der Rest hat überlebt - Dank des Schnees, der schon lag! Bei Beachtung der Gewichts-Vorgaben oder Verschraubung wäre das nicht passiert.



Schnee

Aber nicht nur der Wind kann eine Anlage beschädigen!

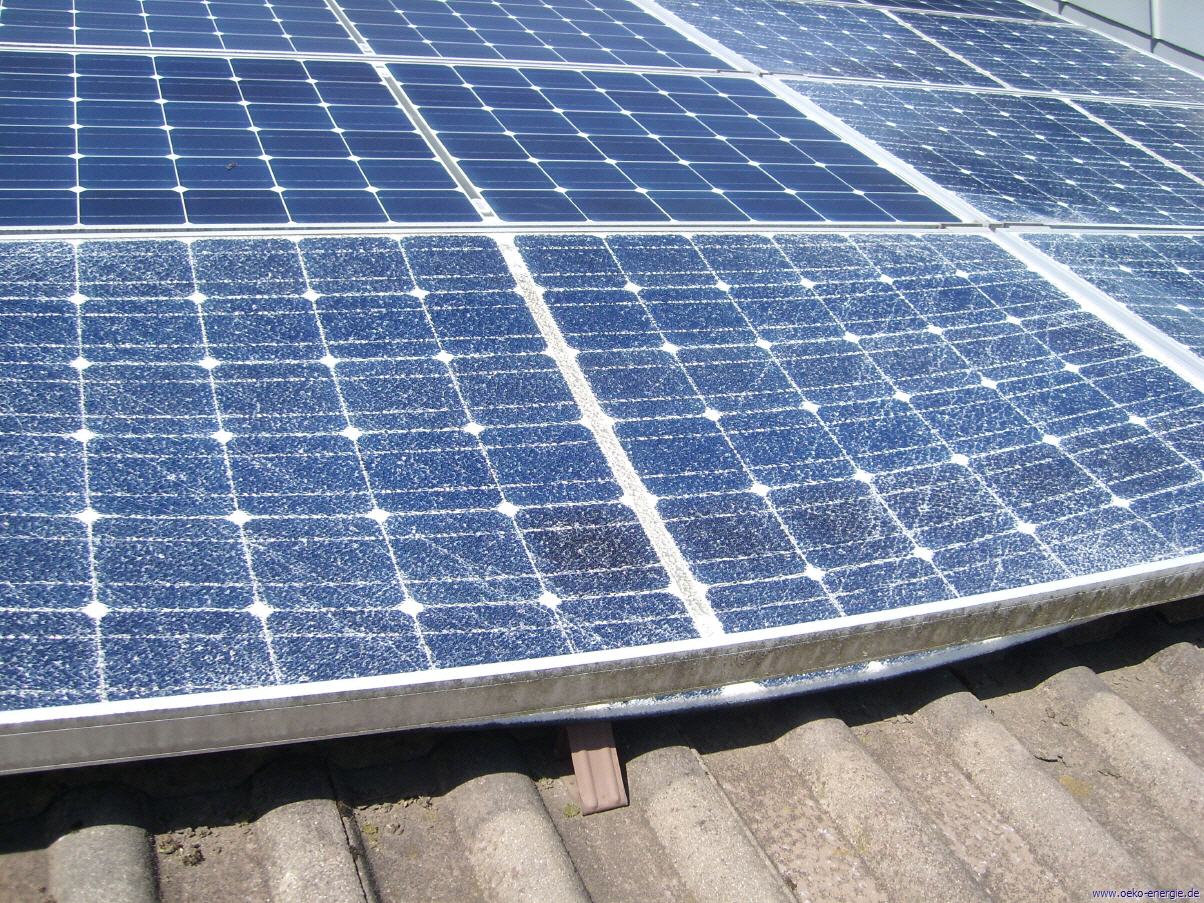

In 2006, 2010 und zuletzt auch wieder 2018 konnte man erleben, welche gewaltigen Schneelasten, nicht nur in Süddeutschland, anfallen können. Manche Anlagen waren darauf nicht ausgelegt und die falsch unterstützten Module, bzw. zu schwache Anker gaben nach...

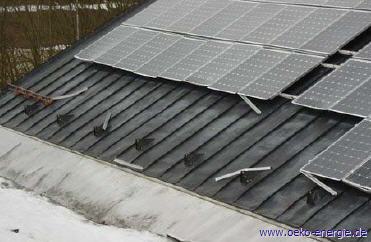

Hier auf diesem Bild sieht man keine quer verlaufenden Schienen. Sie sitzen jeweils am Modulrand, was bei ca. 1,60 m einfach viel zu viel Luft ist. Eine Garantieübernahme erfolgt dann natürlich nicht. Bei Beachtung der Anleitung wäre das auch nicht passiert.


Diebstahlschutz

 https://www.secur-screw.de/solarenergie/

Wir wollen es nicht dramatisieren, aber zu früheren Hochpreis-Zeiten (um 2005) hörte man ständig vom Moduldiebstahl. Dabei ging es kaum um eine Netz-Anlage auf Schrägdächern. Aber Kleingärten, abgelegene Solarparks und niedrige Flachdächer wurden gerne nachts besucht und ganze LKW-Ladungen mitgenommen. Uns überrascht nur immer wieder, dass solche Diebe Kunden für ihre Anlagen fanden - wahrscheinlich in der Kaufbucht...


Hilfreiche Maßnahmen sind:

  • Notieren der Typennummern
  • eine passende Versicherung
  • Alarm/ Überwachungsanlage
  • Stahlkugeln in die Inbusschrauben-Köpfe einschlagen,
  • Secur-Screw-Schrauben mit Soll-Bruchstelle

Kunden mit Inselanlagen in unbewohnten Gebieten, installieren die Anlagen so, dass sie nicht so leicht auffallen, nicht zugängig sind oder bauen sie bei Abwesenheit ab (was aber manchmal aufwendig ist und oft den Nutzen torpediert (leere Batterie nach Abreise oder bei Ankunft).
Bei heutigen Modulpreisen (90% weniger als früher = 100 Wp ca. 100 Euro)) ist das aber kaum noch ein Thema - zum Glück!




Photovoltaik auf Asbest-Dächern?

Das Krebsrisiko durch Asbest-Fasern ist wissenschaftlich belegt.
Daher sind Arbeiten an Asbest-Dächern (egal ob Abriss oder Reparatur) verboten, bzw. nur durch spezialisierte Fachbetriebe zulässig. Somit ist im Normalfall auch keine Montage von Solarstrom-Anlagen erlaubt, auch wenn vorhandene Löcher für die Stockschrauben genutzt werden.
Allerdings sind sich die Bundesländer bei den genauen Regeln nicht einig und in Härtefällen gibt es Ausnahmen. Gerade wenn die Eindeckung noch relativ neu, bzw. gut erhalten ist (Asbest wurde bis 1991 verbaut), besteht die Möglichkeit, dass ein geschulter Betrieb auf dem vorhandenen Belag Solarmodule montieren darf.

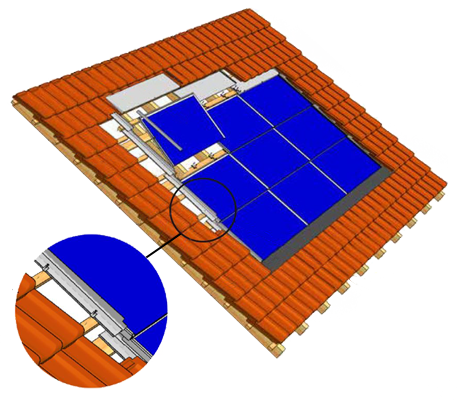

Ansonsten empfiehlt es sich, durch einen zugelassenen Betrieb das alte Asbest-Material staubgeschützt abbauen zu lassen und eine einfache Holzverschaltung vorzunehmen, auf der die Module dann als Indach-System befestigt werden. In vielen Fällen ist dies günstiger, als ein neues Ziegeldach aufzubringen. Die Kosten für die Sanierung gehören zu den Anlagenkosten und können somit steuerlich abgeschrieben werden.

Sind dann die Solarmodule erst einmal auf dem Dach (mit einem guten, stabilen Montagegestell), dann ist der darunter liegende Belag auch kaum noch einer weiteren Verwitterung ausgesetzt und kann noch viele Jahrzehnte benutzt werden. Das gilt natürlich auch für sonstige Pfannendächer.


Abhängig von der Anlagengröße, Montageart und Technik können Gestelle zwischen ca. 100 und 1000 (!) Euro je kWp kosten.

Für Einzel-Montagen von Modulen bedeutet dies, dass je nach Größe, Art und Technik, der Befestigungssatz zwischen 15,00 und 100 Euro/Modul kostet. Aufgrund der Vielzahl der Möglichkeiten können wir hierzu keine Preislisten einstellen, sondern, nur auf genaue Anfrage, den genauen Preis benennen. Hierfür haben wir die jeweiligen Planungslisten. Bei den einzelnen Systemen stehen aber nochmals Richtpreise.

Mehr oder weniger sollte es jedoch nicht sein. Eigentlich müssten die Gestell-Preise aufgrund der extrem steigenden Rohstoffpreise teurer werden. Doch intelligente Rationalisierungsmaßnahmen, immer größere Stückzahlen und knappere Kalkulationen sorgen dafür, dass ein Montagegestell heute nur noch einen Bruchteil der Anlagenkosten ausmacht. Also kein Grund kleinlich zu sein!


Vor allem beim Selbstbauer oder einem branchenfremden Dachdecker ist die Montage und deren Anleitung ein wichtiger Entscheidungspunkt.

Vor Jahren haben uns noch manchmal die Haare zu Berge gestanden, wenn wir uns durch ein einseitiges, zerfleddertes DinA4-Blatt kämpfen und aus einem Karton Schrauben die Richtigen zusammen suchen mussten. In Zusammenarbeit mit den Lieferanten entstanden jedoch in der Zwischenzeit für unsere Kunden leicht verständliche Anleitungen, die, durch unsere eigene Zusammenfassung ergänzt, (fast) jedem eine leichte Montage ermöglichen, zumal z.B. die Wagner-Klemmen bereits die Schrauben enthalten.


Montagesystem TRIC - die cleveren Schlüsselkomponenten



Aus cleveren Komponenten ..., werden durchdachte Systeme

P Alu Hvn Top web 1

DACHANKER P Alu Hvn -
der mehrseitig verstellbare Dachanker passt sich jedem Dachtyp optimal an.


Montageschienen web 1

















MONTAGESCHIENEN LDC - HDC - SDC -
nur drei verschiedene Schienen für jede Art der Montage: Aufdach, Flachdach, geneigtes Dach, Aufständerung, Freiaufstellung









TRIC clip web

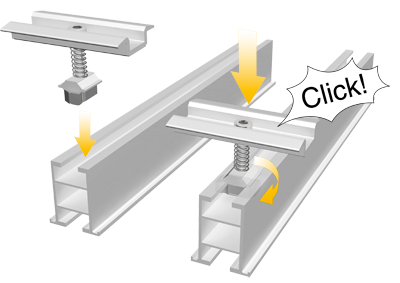

MODULKLEMME TRIC clip - patentiert
Für die schnelle Modulbefestigung.Eine kurze Handbewegung reicht und die Modulklemme rastet mit einem akustischen "Klicksignal" an der richtigen Stelle ein.









Die patentierte Modulklemme Tric Clip von Wagner Solar

Für die schnelle Modulbefestigung. Eine kurze Handbewegung reicht und die Modulklemme rastet mit einem akustischen "Klicksignal" an der richtigen Stelle ein. Die Modulklemme gibt es als Mittelklemme und als Endklemme. Natürlich passend zum Modulrahmen - sowohl in Alu silber, als auch schwarz

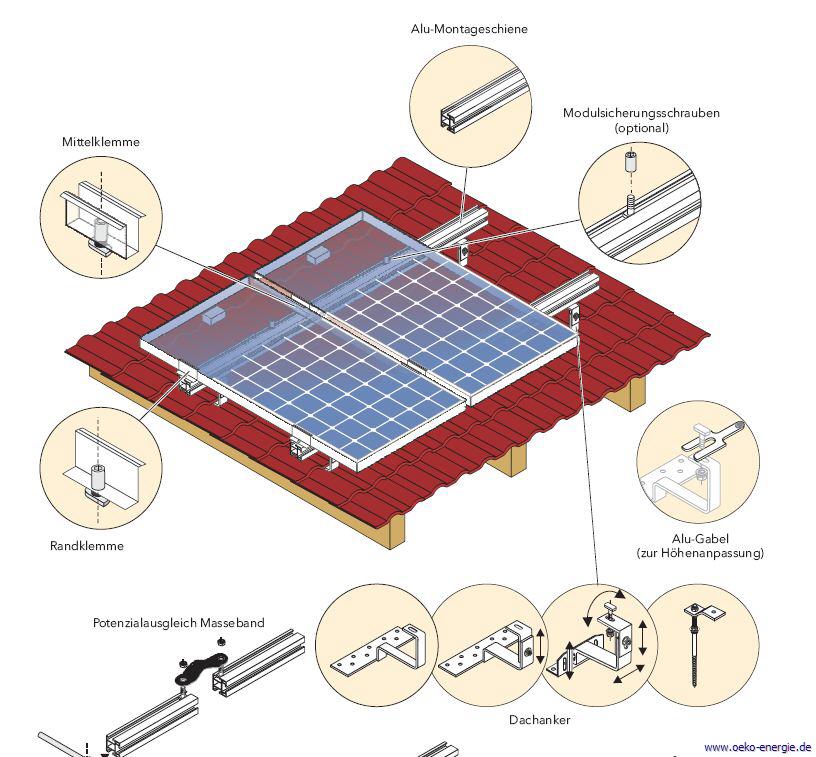

Die TRIC Montage-Systeme

  • TRIC A

    TRIC A

    Aufdachmontage | Für nahezu alle Dacheindeckungen








  • TRIC F

    TRIC F

    Flachdachmontage | Freiaufstellung | Für Flachdach und geneigtes Dach








  • TRIC F duo

    TRIC F DUO

    Flachdachmontage | Für alle gängigen Flachdächer








  • TRIC F box

    TRIC F BOX

    Flachdachmontage | Für alle gängigen Industrie-Flachdächer








  • TR fix

    TR FIX

    Dachankersystem für Trapezdächer

  •




  • TRIC flex one

    TRIC FLEX ONE

    Freilandaufstellung | Für kleinere Freiflächenanlagen








  • TRIC flex four

    TRIC FLEX FOUR

    Freilandaufstellung | Flexibel einsetzbar | Für schwieriges Gelände









Modul-Halterungen (Spoiler) zum Aufkleben oder Schrauben für das WoMo oder Boots-Dach.

Wenn Module weiter vorne in Fahrtrichtung montiert werden, empfehlen sich Spoiler. Erfolgt die Montage weiter hinten, quer oder bei größeren Modulen, können auch Ecken eingesetzt werden. Wenn mehrere Module montiert werden oder ein Modul sehr lange ist (ab 120 cm) sollte man noch zusätzlich auf die langen Seiten ein Verbinderstück als Unterstützung einsetzen. Durch die 32 mm hohe, unterlüftete Montage werden temperaturbedingte Leistungsverluste vermieden und im Falle der Montage im vorderen Fahrzeugbereich negative Einflüsse auf die Aerodynamik reduziert.

Bei mobilen Anlagen sollte man es mit der Modulgröße aber nicht übertreiben!

Ist ein Modul nicht nur sehr lange, sondern auch noch breit, kann es im Offroad-Bereich (oder an einer Bahnschwelle) zu ungewünschtem Durchbiegen und Glasbruch kommen. Daher dann den Rahmen mittig nochmals unterstützen und evtl. mittig Schaumstoff unterlegen, bzw. so quer unterstützen, wie man auch Module auf Dächern befestigt. Echte Groß-Module (über 1,50 x 0,60 m) halten wir für mobile Anwendungen für ungeeignet!
