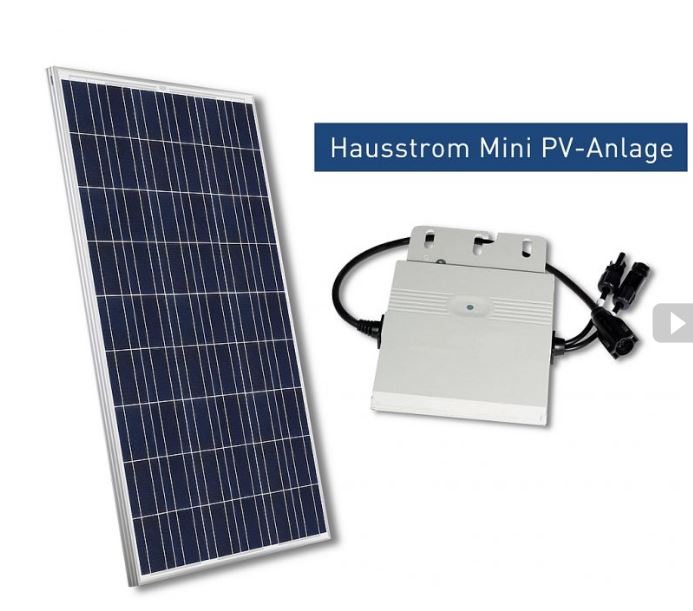

Hausstrom Mini PV-Anlage 270 Watt
Der Modul-Wechselrichter EVT 248 wandelt die vom Solarmodul Trina 270 erzeugte Gleichspannung in netzkonforme Wechselspannung (230V/50Hz) um und speist diese, über einen festen Anschlusspunkt (Elektriker bauseits) direkt ins Hausstromnetz ein. Der Modulwechselrichter ist bereits mit einer integrierten Netz-Überwachungseinheit ausgerüstet. Diese (ENS) sorgt für die Einhaltung der derzeit gültigen Norm VDE-AR-N 4105 und schaltet bei Netz-Ausfall sofort ab. Der eingespeiste Strom kann innerhalb des Hausnetzes direkt verbraucht werden.
Der EVT 248 kann direkt hinter dem Solarmodul an der Halterung montiert werden. Durch die Hausstrom Mini PV-Anlage wird ein Teil des benötigten Hausstrom ersetzt. Mit dieser Mini PV-Anlage erzeugt man ca. 200 - 300 kWh Energie pro Jahr (ca. 50 - 80 Euro) je nach Standort-Bedingungen und Stromtarif.
Vorteile dieses Komplettsystems:
- unabhängiger von steigenden Strompreiserhöhungen für den selbstproduzierten Strom.
- die Photovoltaikanlage ist modular erweiterbar und kann den individuellen Bedürfnissen angepasst werden
- relativ schnelle Armotisation der Anlage
Solarmodul Trina TSM-270 PC05A polykristallin 270 Watt
Trina Solar wurde im Jahre 1997 in China gegründet und ist ein vertikal integrierter PV-Hersteller, der in der Produktion von Ingots, Wafern und Zellen tätig ist und Solarmodule mit hervorragender Qualität sowohl monokristallin, als auch polykristallin fertigt.
Der Wirkungsgrad des 270 Watt polykristallinen Solarmodul beträgt 16,5%.
Diese Solarstrommodule eignen sich besonders für Netzeinspeise-Anlagen.
| Solarmodul | TSM-270 PC05A |
| Nennleistung Pmpp | 270 W |
| Leistungstoleranz auf Pmin | 0 / + 3 % |
| Nennspannung Umpp | 31 V |
| Leerlaufspannung [Uoc] | 38,4 V |
| Nennstrom Impp | 8,55 A |
| Kurzschlußstrom Isc | 9,10 A |
| Max. Systemspannung | 1000 VDC |
| Modulwirkungsgrad | 16,5 % |
| Anzahl Solarzellen | 60 Stück |
| Anschlussdose | IP 65 |
| Anzahl Bypassdioden | 3 |
| Gewicht | 19,5 kg |
| Abmessungen | 1650 x 992 x 40 mm |
| Anschlusskabel | 1000 mm, Stecker: MC4 |
| Temperatur Koeffizient bei 1000 W/m2, 25°C, Air Mass 1,5 |
|
| Temperatur Koeffizient Voc | -0,32 %/K |
| Strom Koeffizient Isc | +0,053 %/K |
| Leistungskoeffizient Pmpp | -0,41 %/K |
| Modulwechselrichter | EVT 248 |
| Max. DC-Spannung: | 54 V |
| Min. / Max. Startspannung: | 18 / 54 V |
| Umpp-Bereich: | 28 - 42 V |
| Max. DC-Strom: | 9,5 A |
| Eigenverbrauch bei Nacht: | 100 mW |
| Anschluss DC-Seite: | C4 |
| Schutzart: | IP65 |
| Netzüberwachung (ENS) integriert | nach VDE-AR-N 4105 |
| Temperatur-Bereich: | -40°C - +65°C |
| Gewicht | ca. 1,5 kg |
| Abmessungen (B x H x T) | 163 x 163 x 27 mm |
Lieferumfang:
1 Stück Solarmodul 270 Watt), Fabr. Trina Solar, 265 Watt - polykristallin
1 Stück Micro Inverter EVT 248 - max. empf. PV-Generatorleistung 300 Watt (bei südlicher Ausrichtung)
Optionales Zubehör:
Solarkabel
Montagegestell
Hinweis: Der Anschluss der Netzeinspeisung darf nur von einem autorisierten Elektriker unter Einhaltung der jeweiligen Vorschriften des Netzbetreibers vorgenommen werden!
