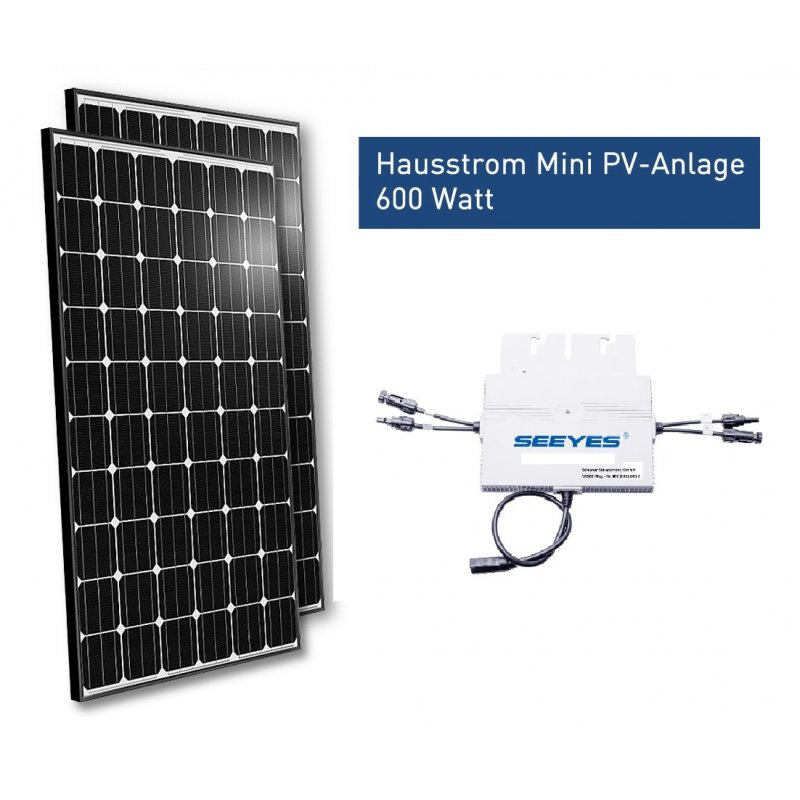

Hausstrom Mini PV-Anlage 600 Watt
Der Modul-Wechselrichter YC560 wandelt die von den beiden Solarmodulen SunLink 300 erzeugte Gleichspannung in netzkonforme Wechselspannung (230V/50Hz) um und speist diese, über einen festen Anschlusspunkt (Elektriker bauseits) direkt ins Hausstromnetz ein. Der Modulwechselrichter ist bereits mit einer integrierten Netz-Überwachungseinheit ausgerüstet. Diese (ENS) sorgt für die Einhaltung der derzeit gültigen Norm VDE-AR-N 4105 und schaltet bei Netz-Ausfall sofort ab. Der eingespeiste Strom kann innerhalb des Hausnetzes direkt verbraucht werden.

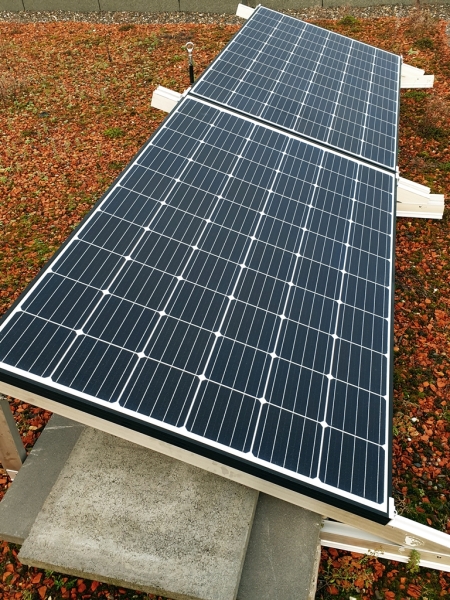

Der YC560 kann direkt hinter dem Solarmodul an der Halterung montiert werden. Durch die Hausstrom Mini PV-Anlage wird ein Teil des benötigten Hausstromes ersetzt. Mit dieser Mini PV-Anlage erzeugt man ca. 400 - 650 kWh Energie pro Jahr (ca. 100 - 195 Euro Ersparnis) - je nach Standort-Bedingungen und Stromtarif.
Vorteile dieses Komplettsystems:
- unabhängiger von steigenden Strompreiserhöhungen für den selbstproduzierten Strom.
- die Photovoltaikanlage kann den individuellen Bedürfnissen angepasst werden
- relativ günstiger Einstieg in Solarstrom
Solarmodul SunLinkPV SL220-20M300 300 Wp Schwarzer Rahmen
Zum Modulportfolio von SunLinkPV gehören hocheffiziente monokristalline Solarmodule. Der Wirkungsgrad des 300 Watt monokristallinen Solarmodules beträgt 18,5%. Diese großen Solarstrommodule eignen sich besonders für Netzeinspeiseanlagen.
| Solarmodul |
SunLinkPV SL220-20M300 |
| Nennleistung Pmpp |
300 W |
| Leistungstoleranz auf Pmin |
0 / + 3 % |
| Nennspannung Umpp |
32,5 V |
| Leerlaufspannung [Uoc] |
39,1 V |
| Nennstrom Impp |
9,24 A |
| Kurzschlußstrom Isc |
9,877 A |
| Max. Systemspannung |
1000 VDC |
| Modulwirkungsgrad |
18,5 % |
| Anzahl Solarzellen |
60 Stück |
| Anschlussdose |
IP 67 |
| Anzahl Bypassdioden |
3 |
| Gewicht |
18 |
| Abmessungen |
1650 x 992 x 35 mm |
| Anschlusskabel |
900 mm, C4 |
Temperatur Koeffizient bei 1000 W/m2,
25°C, Air Mass 1,5 |
| Temperatur Koeffizient Voc |
-0,32 %/K |
| Strom Koeffizient Isc |
+0,05 %/K |
| Leistungskoeffizient Pmpp |
-0,43 %/K |
| Modulwechselrichter Typ |
EVT 560 |
| Max. DC-Spannung: |
54 V |
| Min. / Max. Startspannung: |
18 / 54 V |
| Umpp-Bereich: |
24 - 45 V |
| Max. DC-Strom: |
24 A (2 x 12 A) |
| AC-Nennleistung: |
560 W |
| Anschluss DC-Seite: |
C4 |
| Schutzart: |
IP65 |
| Netzüberwachung (ENS) integriert |
nach VDE-AR-N 4105 |
| Temperatur-Bereich: |
-40°C - +65°C |
| Gewicht |
2,8 kg |
| Abmessungen (B x H x T) |
248 x 236 x 27,5 mm |
Lieferumfang:
2 Stück Solarmodul 300 Watt, Fabr. SunLink 300 Watt - monokristallin
1 Stück Micro Inverter YC560 - max. empf. PV-Generatorleistung 600 Wp (bei südlicher Ausrichtung)
1 AC-Kappe
1 Verbindungsstecker, der mit einem bauseitigen Kabel verbunden wird - zum festen Netzanschluss oder Schuko-Steckdose
Anleitung und Muster-Anmeldung
Optionales Zubehör:
Solarkabel
Montagegestell - je nach Befestigungsart
Mögliche Montage-Gestelle
Infos zu Mini-Netzanlagen
Hinweis: der feste Anschluss der Netzeinspeisung darf nur von einem autorisierten Elektriker unter Einhaltung der jeweiligen Vorschriften des Netzbetreibers vorgenommen werden!
