Bodengestell für Solarmodule senkrecht - Wagner Tric F
TOP

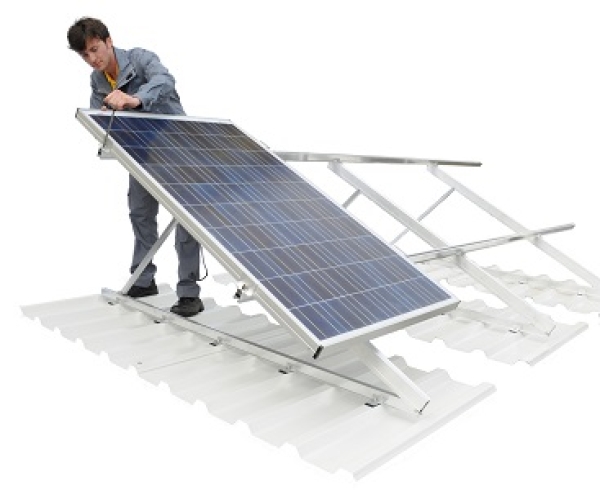

Beim Bodengestell Wagner Solar Tric F kann man die senkrecht nebeneinander stehenden Solarmodule stufenlos neigen.
Die senkrechte Variante, die mehrere Module aufnimmt, gibt es in drei Versionen:
TRIC F 15 = 15° - 22°, TRIC F 30 = 22° - 38° und TRIC F 45 = 38° - 60°
Die flache Variante empfiehlt sich bei sommerlichen Anwendungen, im tiefen Süden oder wenn es auf geringstmögliche Windangriffsfläche ankommt.
Die flache Variante empfiehlt sich bei sommerlichen Anwendungen, im tiefen Süden oder wenn es auf geringstmögliche Windangriffsfläche ankommt.
Die mittlere, gängige Version ist ein guter ganzjähriger Kompromiss und die steile Aufständerung setzen wir ein, für gute Winter-Erträge und Anlagen, die im hohen Norden stehen. Hier raten wir dazu, bei den Stützen großzügiger vorzugehen und evtl. eine zusätzliche Diagonal-Verstrebung einzusetzen - vor allem, wenn die Montage exponiert oder auf einem Dach erfolgt.
Bei der Zusammenstellung von Querträgern, Klemmen und Anzahl der Stützwinkel kommt es auf die Art und Menge der Module in einer Reihe und die Standortbedingungen an. Eine Stütze kann bis zu 2 Module aufnehmen. In der Regel heißt das z.B. 2 Stützen für bis zu 3 Module oder 4 Stützen für 8 Module. Je nach Größe, bzw. Menge liegen wir hier dann bei 42,00 bis 64,00 Euro je Modul + Fracht (je nach Schienenlänge 15 - 90,00 Euro!)

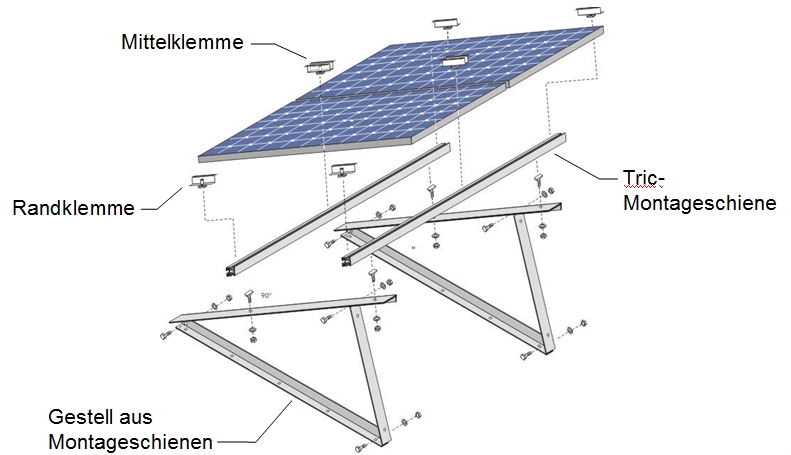

Ein Einzelgestell (2 Stütz-Winkel + 2 Querschienen) ist passend für 2 Module bis zu je ca. 1 x 2 m Fläche. Inkl. 6 Modulklemmen in Farbe und Höhe des Modulrahmens. Die Winkel können auf Kiesblechen, Betonsteinen, Sparrenankern montiert oder direkt mit dem Untergrund verschraubt oder auch beschwert werden.
Die angegebene Stützen-Zahl ist die gängige Ausführung für "normalgroße" Solarmodule (1,60 x 0,80 m), bei normal geschützen Boden-Aufstellungen.
Wird der Solargenerator aber exponiert oder steil aufgestellt und/oder in einer Region mit höheren Windlasten, müssen die Abstände verringert werden, wie in der Anleitung angezeigt. Genauso benötigen die immer größer werdenden Module u.U. auch eine Stütze mehr, als nach Standard vorgesehen.

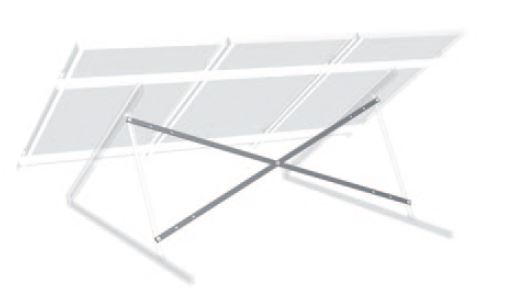

Weiterhin kann ein oder mehrere Diagonalverstrebung(en) die Einwirkung von Scherkräften reduzieren.
Damit alles genau passt, geben Sie bitte bei den "Anmerkungen" an der Kasse (vor dem Bezahlen) passend zum jeweiligen Modultyp - Maß LxBxH in mm, Rahmen-Farbe und Anzahl der Module in einer Reihe an! Hier können Sie auch weiteres Montagematerial dazuschreiben.
Für einziges Solarmodul macht dieses Gestell eigentlich keinen Sinn, denn es käme zu teuer. Dafür nimmt man dann das Tric F quer.
Von 2 - 20 Solarmodule kostet der Set (inkl. Stützen, Querschienen, Klemmen und Fracht!) ca. 50 - 84,00 Euro /Stück.
Größere Mengen werden günstiger - abhängig von der Anzahl der Stützen..
Befestigungs-Material (wenn gewünscht)
Bitte separat angeben/bestellen (bei den Anmerkungen an der Kasse)
| Betonstein-Montageset | Anker | Diagonal-Verstrebung | Schienen-Verbinder |
 |
 |
 |
 |
|
für glatte Betonsteine oder T-Stahlträger (mit Dübel, Schrauben, Klemmhalter) |
Sparrenanker (Ziegeltyp?) 2 je Schiene a 9,80€ Stockschrauben (Länge?) 3 je Schiene a 9,80 |
Diagonal-Verstrebungs-Set für steil aufgestellte, exponierte oder lange Reihen a 17,00 € | Schienen-Verbinder für die beiden Querschienen - bei langen Modul-Reihen, je 2,90 € |
Wagner-Tric-F-Anleitung.pdf [1.020 KB]
