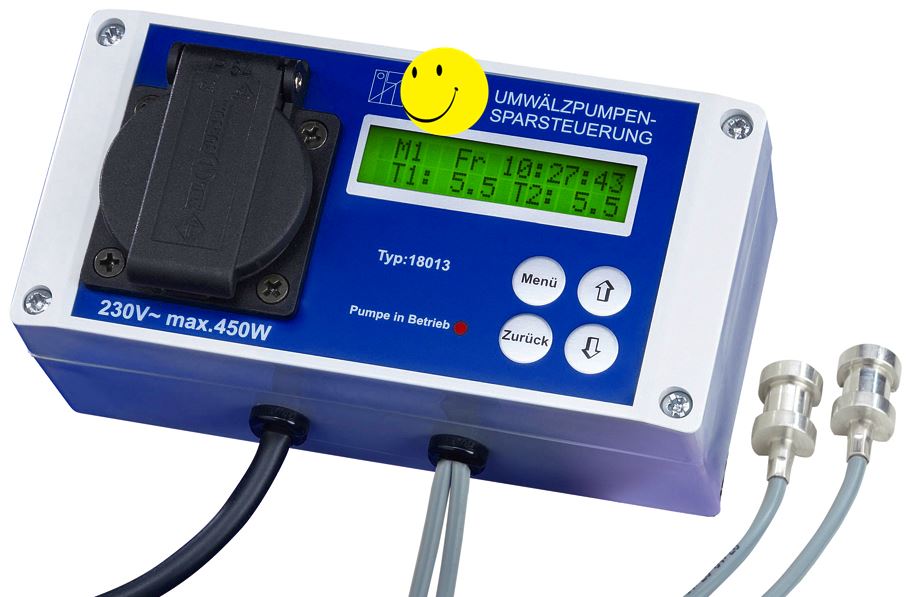

Vorschaltgerät für Warmwasser-Zirkulationspumpen
Umwälzpumpen-Sparsteuerung – Strom und Warmwasserkosten reduzieren
Einfache Montage!
Die beiden, an den Wasserleitungen, angebrachten Sensoren spüren, dass innerhalb eines vorgegebenen Zeitintervalles (z.B. tagsüber) eine Veränderung auftritt (WW-Hahn geöffnet). Die angeschlossene Zirkulationspumpe wird darauf hin in Gang gesetzt und läuft entweder nach vorgegebenem Zeitintervall oder bis zur Erwärmung des Rücklaufrohres. Vielfältige Einstell-Möglichkeiten sorgen für einen komfortablen, sparsamen WW-Betrieb.
Individueller Komfort und Energiesparen in einem Gerät.
Der optimale Stromsparer für die Warmwasserbereitung.
Mit diesem Gerät spart man Geld und Ressourcen in der Warmwasserbereitung und leistet somit einen kleinen Beitrag zum Umweltschutz.
Zudem verlängert man damit die Lebensdauer der Zikrulationspumpe.
Das Gerät vergleicht nach vorprogrammiertem oder individuell eingestelltem Modus die Vor- und Rücklauftemperatur des Wassers und schaltet die Pumpe nur bei Bedarf ein. Bei zu geringem Temperaturunterschied (einstellbar) bleibt die Pumpe somit aus.
Durch die zwei voreingestellten Modi kann das Gerät sofort in Betrieb genommen werden. Im dritten und vierten Modus können Sie mit Hilfe des übersichtlichen Menüs die Umwälzpumpen-Sparsteuerung Ihren Bedürfnissen entsprechend individuell einstellen. Das Gerät kann ohne Eingriff in die Wasserinstallation in Betrieb genommen werden.
Weil das technische Verständnis häufig fehlt:
das ist weder ein Vorschaltgerät für Heizkreis-Pumpen, noch ersetzt eine Effizienz-Pumpe diese Technik - denn hiermit wird ja nicht nur Stromverbrauch (Pumpe) reduziert, sondern auch der Verlust beim unnötigen Warmwasser-Transport.
3 Jahre Hersteller-Garantie
Einstellungen der 4 Modi (M1-M4) Hinweis:
Alle individuellen Einstellungen werden dauerhaft im EEPROM gespeichert, damit sind Sie auch bei Stromausfall und leerer Speicherbatterie gesichert. In allen Modi kann die Ausschaltzeit (Pumpe Aus) zwischen 20:00 – 23:45 und zwischen 0:15 – 7:45 in 15-Minuten-Schritten eingestellt werden. Zwischen 23:45 – 0:15 Uhr ist die Pumpe immer ausgeschaltet.
Die Modus-Einstellungen M1 und M2 sind die am häufigsten verwendeten und sofort betriebsbereit.
Im Modus M1 (tägliche Betriebszeit) sind folgende Werte fest eingestellt: - maximale Pumpenlaufzeit: 15 Minuten - Messintervallzeit: 30 Minuten Diese Werte können nicht verändert werden.
Im Modus M2 (tägliche Betriebszeit) sind folgende Werte fest eingestellt: - maximale Pumpenlaufzeit: 15 Minuten - Messintervallzeit: 60 Minuten Diese Werte können nicht verändert werden.
Im Modus M3 (tägliche Betriebszeit) können folgende Werte individuell an Ihre täglichen Bedürfnisse angepasst werden. - maximale Pumpenlaufzeit zwischen 1 bis 30 Minuten, einstellbar in 1-Minuten-Schritten - Messintervallzeit zwischen 0 bis 4 Stunden, einstellbar in 15-Minuten-Schritten.
Im Modus M4 (zwei unterschiedlichen Betriebszeiten) können Sie zwischen Wochentagen (Mo- Fr) und Wochenenden (Sa- So) unterscheiden und folgende Werte verändern. - maximale Pumpenlaufzeit von 1 bis 30 Minuten, einstellbar in 1-Minuten-Schritten - Messintervallzeit von 0 bis 4 Stunden, einstellbar in 15-Minuten-Schritten
|
Technische Daten |
Umwälzpumpen-Steuerung |
||
| Betriebsspannung | 230 V AC/50 Hz | ||
| Leistungsaufnahme | 1,2 W | ||
| Schutzklasse | I | ||
| Messbereich Temperatursensoren | 0 °C bis +100 °C | ||
| Max. Schaltleistung | 450 W | ||
| Anzeige | zweizelliges alphanumerisches LCD | ||
| Speicherbatterie | 3 V, CR 2032 | ||
| Temperaturbereich | 0 °C bis +50 °C | ||
| Kabellänge Anschlussleitung | 150 cm | ||
| Kabellänge Temperatursensoren | 290 cm je Sensor | ||
| Abmessungen (L x B x H) | 160 x 80 x 75 mm | ||
| Gewicht | 750 g |
Anleitung
