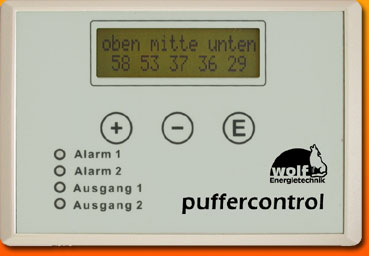

Temperaturanzeige für Pufferspeicher von WOLF Energietechnik, inkl. 5 Fühlern und Anzeige
Weiterentwicklung "Puffercontrol plus"mit zwei eingebauten, potentialfreien Ausgangsrelais. Damit ist es möglich, über die Differenz-Regler-Funktion, Pumpen zu steuern oder Ventile zu schalten.
Ideal für Holzkessel und Solaranlagen
Einfachste Installation (z.B. durch extra lange Fühlerleitungen)
Frei einstellbare Alarmsignale dadurch schnellste Einschätzung des Pufferinhaltes
Auch für Pelletskessel und BHKW's
Funktion:

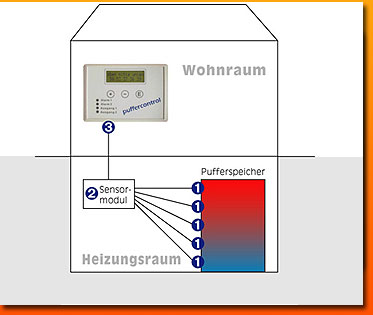

5 Sensoren erfassen den Energieinhalt Ihres Pufferspeichers. Diese Daten werden an das Sensormodul übertragen und von dort an das Anzeigemodul im Wohnraum weiter geleitet. Dort ist der Temperaturverlauf des Pufferspeichers auf einen Blick sichtbar. Zusätzlich können am Anzeigemodul bis zu 4 frei programmierbare Signalausgänge eingestellt werden. Ein über- oder unterschreiten der eingestellten Temperatur an einem beliebigen Sensor wird somit angezeigt. Sie können dadurch auf einen fast leeren Puffer hingewiesen werden. Der Puffercontrol kann auf bis zu 8 Temperatursensoren erweitert werden.
Neue, erweiterte Funktionen des Puffercontrol "plus"!
Der Puffercontrol „plus“ besitzt zusätzlich 2 Ausgangsrelais, die sowohl als Sollwertregler (Thermostatfunktion) als auch als Differenzregler geschaltet werden können. Ideal geeignet zur
Ansteuerung einer Kesselkreis-Pumpe oder eines Umschaltventils
Technische Daten:
|
Stromversorgung: |
230V~ / 50Hz |
|
Leistungsaufnahme: |
< 3 Watt |
|
Fühler: |
KTY (2000 Ohm bei 25 °C) |
|
Max. Anzahl Fühler: |
8 |
|
Fühlerlänge: |
5 Meter |
|
Abmessungen (LxBxH) |
|
|
Anzeigemodul: |
137 x 95 x 25 mm |
|
Sensormodul: |
180 x 94 x 56 mm |
|
Kommunikationsleitung: |
3-adrig (abgeschirmt) max. 50 m |
|
Technische Änderungen vorbehalten. |
|
|
|
|
|
Lieferumfang |
|
|
1 Anzeigemodul, 1 Sensormodul, 5 Temperaturfühler 5m, |
|
Programmieren der Ausgänge und Alarmsignale
Man muss nur zu dem jeweiligen Ausgang bzw. Signal einen Temperaturfühler bestimmen, die zugehörige Schalttemperatur einstellen und eingeben ob bei Überschreiten oder Unterschreiten der Temperatur das Signal einschalten soll.
Weitere Fühler anschließen und abfragen
Der "puffercontrol" ist bereits für bis zu 3 weitere Fühler vorbereitet, welche einfach an der Klemmleiste angeschlossen werden. Die Anzeige erfolgt durch Blättern mit der Plus- oder Minus- Taste.
Mit dem "puffercontrol" Pumpen und Ventile schalten
Fühler am Pufferspeicher befestigen
Diese Standard-Kabelfühler haben eine 6mm Edelstahlschutzhülse. Diese können einfach in vorhandene Tauchhülsen eingeschoben oder unter einer Klemmleiste befestigt werden. Ist dies nicht möglich, empfiehlt sicht ein direktes Ankleben mit gutem (hitzebeständigem) Klebeband. Bei Weichschaumisolierung wird der Fühler durch die Isolierung angedrückt. Bei Hartschaum ist es besser eine Schaumstoffplatte zwischen zu legen um ein andrücken und fixieren zu gewährleisten.
Ein Anschluss am PC mit Datenaufzeichnung ist bisher nicht möglich
